【机床】CBN凸轮轴磨床 GC20Mi正式开始销售

来历：JTEKT 发布信息年份：2013-11-28 15:16

世俱杯app官方入口（JTEKT）开发了汽车凸轮轴加工用的CBN凸轮轴磨床GC20Mi，并在2013年11月20日～22日举办的“世俱杯app官方入口2013技术展”上展出并开始销售。

1、开发概要
近年来，来自汽车厂家或凸轮轴专门厂家的，对于高生产性、加工精度安定性，加工面的高品质的越来越高。为了满足客户的需求，作为已有机型GC20M的代替机型，世俱杯app官方入口（JTEKT）开发出了此款机型。另外，为了满足客户的需求，还与世俱杯app官方入口（JTEKT）集团关联公司共同开发了CBN砂轮、搬送装置等装置。

2、设备的特长
①高精度、高品味
· 根据床身的热解析设计的不易变形的床身构造。减少整个凸轮尺寸变化（▲约50%），无需尺寸补偿。
· 开发出能抑制加工过程中振动的低振动床身，提高工件表面品质。
②高生产性
· 通过采用能够支持磨削性能的低振动床身和新开发的CBN砂轮『坚韧轮 Vi-F』^※１、实现了高效率，缩短了加工节拍（▲约15%）
· 通过与新开发的工件搬送装置【HAKOBOT】的系统化，实现了4秒的高速上下料操作（上下料时间大约▲30%）。
③信赖性、保养性
· 通过搭载CNC控制装置『TOYOPUC-GC70』提高了安全性与操作性能，
· 并且还搭载了手动轮盘操作时?产品第一次加工时的防撞装置。

^※1：CBN砂轮『坚韧轮 Vi-F』（丰田万磨株式会社制）升高了磨削实力与年限的开张发的CBN砂轮。磨削实力升高（磨削扭力▲10％）、年限升高（2倍）
^※2：搬送机器人『HAKOBOT』采用连杆传动装置的搬送装置，即实现了光滑快速的加减速调节，也缩短了上下料时间。升降时机臂上部无伸缩功能，是比较小型的构造，在天井比较低的工厂也可以配置。行走装置是非电缆线链接式信赖性高。

3、设备规格　　　　　　
[ ] 为选配

项目		单位	GC20Mi-35/63
作业舞台上转动		mm	φ320
一流距		mm	350/630
铣削直径不低于		mm	φ10～φ300
CBN砂轮	外径	mm	φ350[φ100、φ150]
	极大宽	mm	20
	线的速度	m/s	φ350砂轮:120 [φ100砂轮:60] 〔φ150砂轮：80]
砂轮台	进给具体方法	－	压力导轨，渐近线主轴电机
	加快进程进给进程	m/min	φ40
	较小快速设置政府部门	mm	φ0.0001
主轴台	頂尖	－	MT No.4
主轴台	最大旋轉数	min^-1	250
调控平衡装置		－	TOYOPUC-GC70

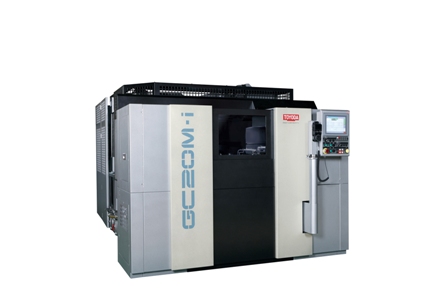

4、设备外观
